单轴前馈式主动磁场补偿屏蔽系统，专为传感器无法布置在屏蔽腔体内部的工况设计，典型应用于 MRI 核磁机房、生物磁检测、高分辨率 NMR 光谱实验室。

系统通过外置高精度磁通门磁强计实时采集环境低频磁场扰动信号，经模拟滤波、增益相位精细化调节后驱动外部补偿线圈生成反向抵消磁场，可同时抑制地磁场漂移、电梯 / 轨道交通低频扰动、50Hz 电力工频磁场干扰。

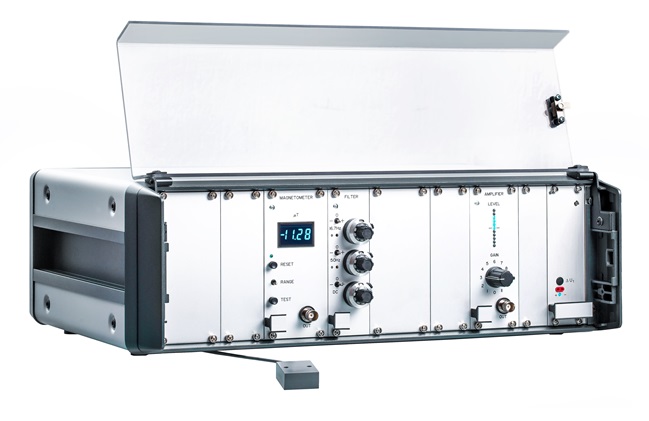

采用 19 英寸 3U 机架式模块化结构，单主机最多可扩展搭载 3 路磁传感器与滤波模块，兼容多点位磁场同步采集补偿，解决传统被动坡莫合金屏蔽房对低频磁场屏蔽效能不足的行业痛点，为微弱磁精密检测设备提供稳定超低噪声磁场运行环境。

• 低频补偿能力突出：可同时实现直流静态地磁场 + DC~10Hz 缓变磁场 + 两路自定义工频（50Hz/16.7Hz）交流磁场同步抑制，完美适配城市建筑内低频磁干扰治理，弥补被动磁屏蔽室低频屏蔽短板；

• 高精度信号调节架构：准静态频段、两路交流干扰频段可独立设置增益与相位参数，精准匹配不同现场磁场扰动特征，抑制精度更高，避免单一参数调节带来的补偿失衡问题；

• 模块化灵活扩展设计：标准主机可按需加装 1~3 组磁通门传感器及滤波单元，支持多点位磁场采样叠加补偿，大空间磁场均匀度优化效果优异，适配大尺寸屏蔽机房场景改造；

• 人性化安全运行设计：集成一键自动调零、放大器超量程自动恢复功能，避免磁场瞬时突变导致设备锁止停机，10 米长屏蔽型传感器线缆可远距离安装于屏蔽室外，适配 MRI 等高场设备的安全布线要求；

• 工业级稳定耐用：整机铝合金机架防护，工作温度 0~40℃宽温设计，25 年 + 行业成熟算法硬件方案，长期连续运行温漂低、磁场补偿稳定性强，满足实验室 7×24 小时不间断测试工况。

1. 磁通门磁强计性能

• 磁场测量量程：±19.99μT、±199.9μT 两档可切换

• 显示分辨率：10nT，噪声水平＜0.7nT RMS

• 测量精度：0.5% FS±25nT，温漂稳定性＜0.1nT/K

• 信号带宽：DC~1kHz（-3dB），模拟输出 0.03V/μT 带短路保护

• 传感器尺寸：36mm×30mm×15mm，标配 10 米屏蔽线缆

2. 系统补偿控制性能

• 准静态补偿频段：DC~10Hz；交流固定滤波频段：50Hz/16.7Hz（可定制 60Hz）

• 交流通道相位调节范围：0~360°，相位调节精度≥0.2°

• 前置放大器增益：0~11 档步进可调，功率放大器输出 0.5A/V

• 最大驱动输出电流：2.5A，可直接驱动大型磁场补偿线圈

• 磁场偏移调节范围：±500μT，偏移温漂系数＜40ppm/K

• 供电规格：115V/230V AC 50/60Hz，整机最大功耗 2A

• 机箱规格：19 英寸标准机架、3U 高度，机身深度 320mm

• 工作环境温度：0℃~40℃，存储温度：-20℃~60℃

• 通道扩展：单主机最大支持 3 路独立磁传感器 + 滤波模块级联扩展
