磁场消除系统 MR-3
MR-3 是三轴闭环反馈式主动磁场消除补偿系统，依靠三轴磁通门传感器实时采集 X/Y/Z 三个方向的环境磁场扰动信号，通过模拟控制电路驱动外置补偿线圈生成等幅反向磁场，实时抵消地磁场漂移、电梯 / 轨道交通低频扰动、50Hz 工频电磁干扰，可覆盖 DC 至 1000Hz 全频段磁场噪声抑制。

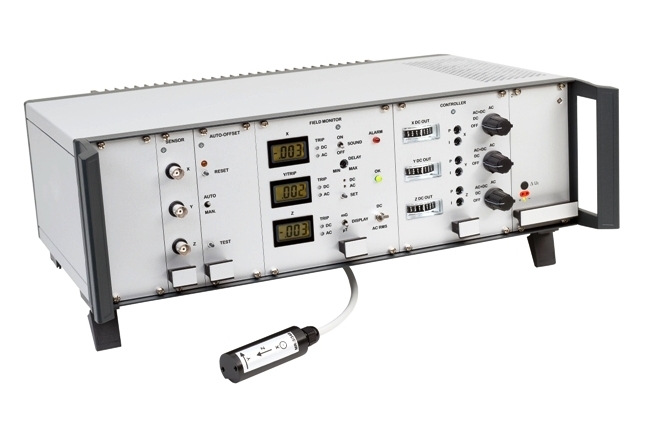

整套系统由三轴磁场探头、19 英寸标准控制器、功率驱动模块、定制亥姆霍兹补偿线圈组成，无需软件编程调试，开机即可自动闭环补偿，完美弥补坡莫合金被动屏蔽室低频磁场屏蔽效能不足的缺陷，广泛用于扫描电镜、透射电镜、聚焦离子束设备、生物磁测量、古地磁研究、核磁共振实验室，为超高精度电子束类仪器提供超低噪声的稳定磁场运行环境，全球多所科研院校、半导体实验室已规模化部署应用。
三轴全域同步补偿，降噪覆盖全面：X/Y/Z 三轴独立闭环控制，可同时抑制静态地磁场、缓变低频扰动、50/60Hz 工频交流磁场，DC 磁场最高可实现 50dB 衰减，50Hz 工频磁场典型衰减 40dB，有效解决城市楼宇内各类复杂磁场干扰问题。
纯模拟硬件架构，运行稳定无延迟：摒弃数字化编程设计，采用成熟模拟控制电路，响应速度快、无系统卡顿、不存在软件崩溃故障，可 7×24 小时不间断连续运行，适配实验室常年不间断测试工况，环境温漂控制优异。
超高精度低噪声传感配置：标配三轴磁通门探头，噪声低至 0.3nT RMS，零点温漂＜0.1nT/K，微弱磁场捕捉能力强，可精准识别纳特斯拉级别的微小磁场波动，保障补偿精度稳定可靠。
可视化监测 + 过载安全防护设计：控制器搭载三轴磁场数值显示屏、线圈电流模拟表头，实时展示 AC/DC 磁场数据；内置过载报警、超量程自动复位保护，磁场突变时声光报警并自动锁止保护功放模块，设备运行安全性高；三轴 BNC 模拟输出接口可外接监测记录仪，实现磁场数据溯源留存。
部署灵活适配各类场景：补偿线圈可采用墙面布线、铝制框架两种安装方式，支持大、中、小实验室非标定制，传感器标配长线缆可远离强电磁设备布置，适配 SEM、TEM、FIB、SQUID、生物磁检测等多类精密仪器现场改造需求。
传感器类型：三轴磁通门磁强计
探头外形尺寸：Φ25mm×70mm
测量噪声：0.3nT RMS（0.1Hz~1000Hz）
零点温漂：＜0.1nT/K
磁场动态补偿量程：±100μT（三轴独立可调）
模拟输出规格：1V/μT，X/Y/Z 三轴独立 BNC 接口
有效工作带宽：DC~1000Hz（-3dB）
50Hz 工频磁场衰减：典型 40dB
直流（DC）磁场衰减：典型 50dB
250Hz 磁场衰减：典型 20dB
单轴最大输出驱动电流：±3A
补偿线圈标准阻抗：2Ω
1. 三轴磁通门传感器参数
2. 系统补偿性能
控制器外形尺寸：450mm×330mm×140mm
控制器整机重量：7.9kg
供电方式：AC 230V 50/60Hz
工作环境温度：0℃~40℃
功能配置：三轴 DC/AC 磁场数值显示、线圈电流模拟指示、过载声光报警、自动复位保护、一键系统测试校准功能
