聚焦离子束(FIB)离子光学柱屏蔽套

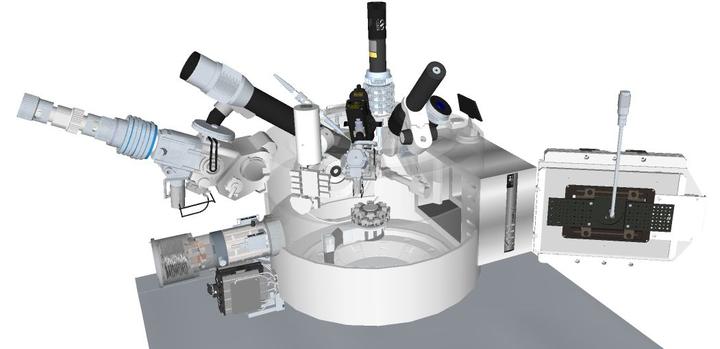

聚焦离子束(FIB)离子光学柱屏蔽套是专为聚焦离子束设备、FIB-SEM双束系统离子光学镜筒开发的高精度专用磁屏蔽防护组件,采用多层真空退火MuMETAL高导磁合金精密套筒结构,完整包覆离子源、聚焦透镜、偏转系统与束流光路上的整段离子光学柱体。
FIB依靠高能镓离子或等离子离子束实现纳米级刻蚀、沉积、切片与微观修复工艺,离子束质量远大于电子束,对微弱磁场偏移、梯度扰动极其敏感,地磁场漂移、实验室工频杂散磁、周边设备电磁漏磁、真空泵体磁干扰极易引发离子束轨迹偏移、束斑发散、聚焦劣化、扫描畸变、刻蚀图形偏移与边缘粗糙度超标等工艺缺陷。
本屏蔽套依托多层闭环磁分流原理,构建全域低梯度、近零磁本底的纯净离子光路环境,稳定离子束传输轨迹与聚焦基准,从根源消除磁致工艺误差,是保障FIB纳米加工、微观表征精度的核心精密屏蔽配件,广泛应用于半导体失效分析、微纳加工、器件修复、材料科研领域。
采用同轴圆筒多层闭环屏蔽结构,完美适配FIB细长柱体光路特性,360°周向无磁漏、纵向全程磁均衡,彻底解决离子光路长度大、易受轴向与横向磁扰动导致的束飘难题;
采用高纯MuMETAL合金经真空氢气退火处理,具备极低矫顽力、近零剩磁、无磁滞累积特性,长期设备通电、工艺循环无二次磁化残留,不会引入额外偏置磁场干扰离子束基准;
薄壁精密套筒设计同轴度高、贴合性好,不干涉镜筒装配、不挤压光学组件、不影响超高真空抽速与腔体洁净度,无放气、无粉尘析出,完全适配FIB超高真空精密制程;
预留精准线束、通气与装配避位,不破坏离子光学系统原始结构与电气性能;兼容全系单束FIB、FIB-SEM双束系统,可直接新机配套或老旧设备纳米工艺精度升级改造。
该FIB离子光学柱专用屏蔽套具备优异的宽频磁噪抑制与光路均衡性能,可高效衰减直流地磁场、空间静磁漂移与50Hz工频交变磁干扰,将整段离子光学柱光路残余磁场压制至纳特斯拉级别,大幅降低光路磁场梯度,有效稳定离子束聚焦精度与扫描线性度,显著改善刻蚀边缘垂直度、图形保真度与沉积均匀性;
材料磁性能热稳定性极佳,全温域工况下磁导率无波动、无热致磁漂移,可支撑长时间连续切片、刻蚀、沉积作业,保障多批次工艺一致性与数据重复性;
屏蔽套筒结构刚性强、抗微振动、抗环境气流扰动,可隔绝实验室微震动耦合磁干扰,持续抑制离子束瞬时偏移与工艺抖动;
长期超高真空工况无磁疲劳、无性能老化,长效维持FIB设备纳米级精密加工与微观分析基准,有效降低工艺缺陷率。
| 检测指标 | 技术参数 | 参数说明 |
|---|---|---|
| 直流静磁场屏蔽衰减率 | ≥98.5% | 高效抵消地磁场漂移与空间弱磁干扰 |
| 工频低频磁场屏蔽衰减率 | ≥96% | 抑制实验室工频杂磁与设备动态漏磁干扰 |
| 离子光路残余本底磁场 | ≤5nT | 构建FIB超纯净零磁离子光学工作环境 |
| 光学柱磁场梯度 | ≤0.05nT/mm | 杜绝离子束偏移、束斑发散、扫描畸变 |
| 磁致工艺误差优化率 | ≥95% | 大幅改善刻蚀偏移、边缘失真、沉积不均问题 |
| 适配设备 | 聚焦离子束FIB、FIB-SEM双束系统 | 适配全系纳米加工与微观表征设备 |
| 工作温度范围 | -40℃~+125℃ | 全温域磁性能稳定,无热致工艺漂移 |
| 工况适配特性 | 超高真空兼容、低放气、洁净无析出 | 满足半导体微纳加工精密洁净制程标准 |
| 核心材质 | 多层梯度真空退火MuMETAL合金 | 超低剩磁、无二次磁化、光路屏蔽均匀性优异 |
| 设计使用寿命 | ≥30万小时 | 长期纳米精密加工工况性能无衰减 |
