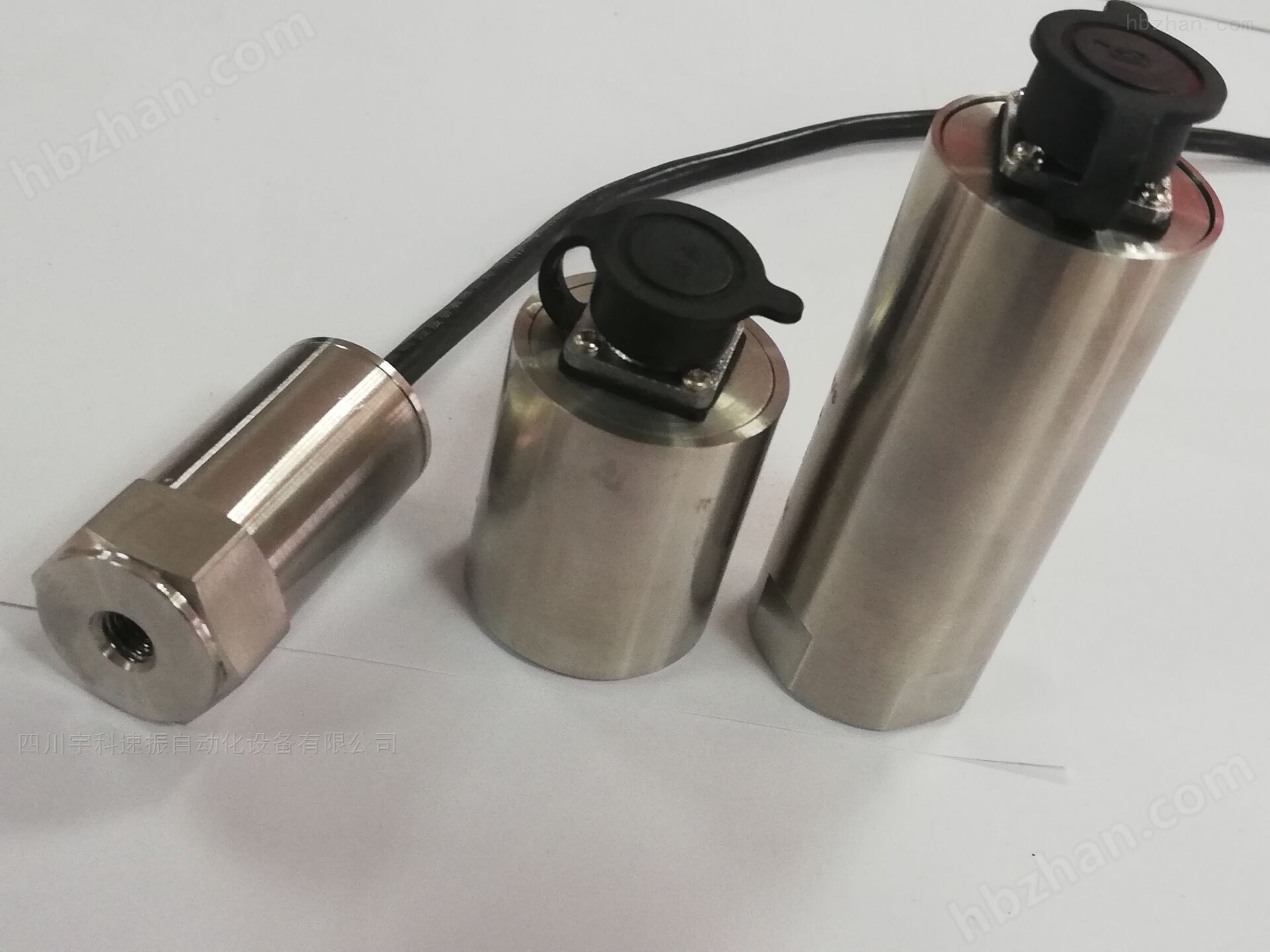

电容式位移传感器/检波器磁屏蔽外壳
电容式位移传感器通过检测电极间电容变化实现高精度位移测量，但极易受外部电磁场干扰导致信号失真。磁屏蔽外壳采用高导电或导磁材料构建封闭式结构，通过反射、吸收和引导磁场路径，隔绝环境电磁噪声对传感器敏感电极的影响，确保在电机、变频器、强磁场设备等工业场景中仍能输出稳定、精准的位移信号，是保障系统测量可靠性的核心组件。
1. 电磁免疫能力：有效屏蔽外部交变磁场与静磁场干扰，将寄生电容影响降至最低，确保测量精度达亚微米级。
2. 宽频抗扰特性：覆盖DC至GHz频段干扰抑制，适配工业现场复杂电磁环境（如变频器产生的10kHz~1MHz高频噪声）。
3. 结构兼容设计：采用薄壁高导磁材料或导电涂层实现轻量化屏蔽，兼容非接触式检测需求，不影响传感器动态响应。
4. 环境鲁棒性：防护等级达IP67，耐油污、抗振动，延长传感器在恶劣工况下的使用寿命。5. 成本效益优化：通过仿真设计优化屏蔽拓扑结构，以最小材料成本实现≥60dB的屏蔽效能。
屏蔽效能：○ 低频段（DC-100kHz）：≥50dB（衰减99.999%干扰）○ 高频段（100kHz-1GHz）：≥40dB
材料特性：○ 高导磁合金（如μ≥80,000的坡莫合金）或导电金属（铜/铝）○ 厚度：0.1-1.0mm（根据干扰强度定制）
结构设计：○ 预留信号线穿隔窗（带滤波阵列）
频率响应：不影响传感器固有频率（≥10kHz）
温度稳定性：○ 工作温度：-40℃~+125℃○ 热膨胀系数匹配传感器本体（≤15ppm/℃）
安装兼容性：模块化接口设计，适配不同量程传感器（量程0-100mm全覆盖）
