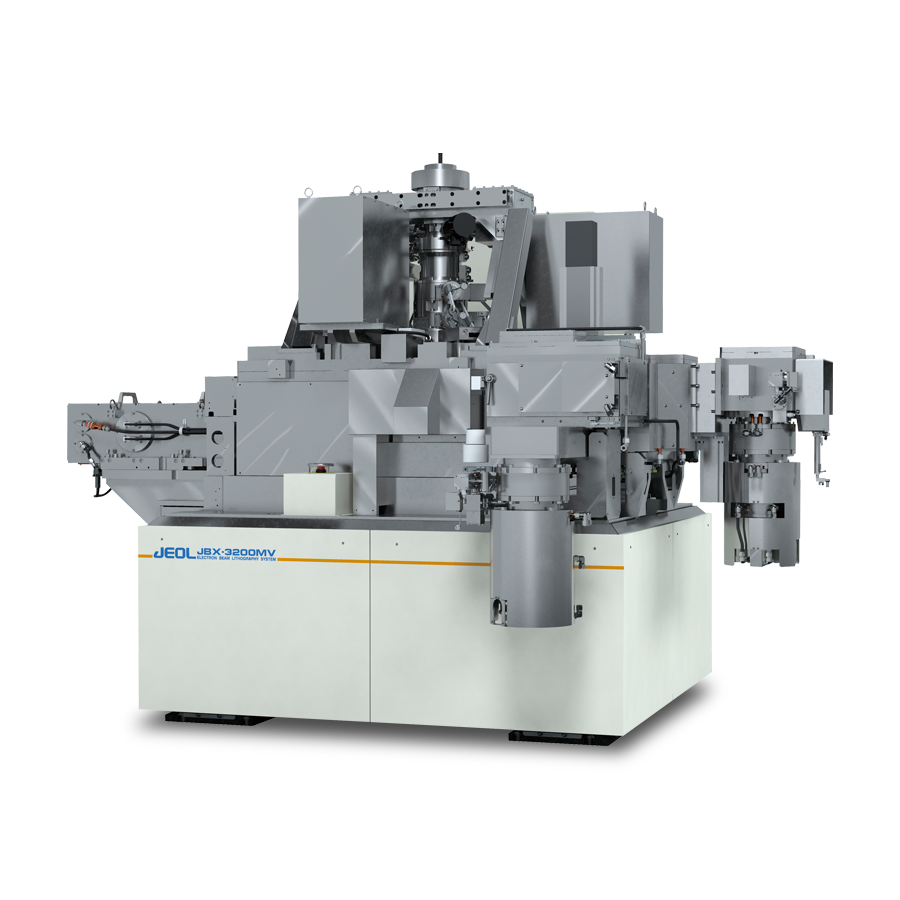

电子束光刻/掩模绘制装置磁场稳定系统
电子束光刻/掩模绘制装置磁场稳定系统是专为高精度电子束光刻、纳米掩模绘制、微纳图案加工设备定制的被动屏蔽+主动补偿一体化磁场稳定解决方案,配套高导磁MuMETAL多层屏蔽结构与三轴实时磁场校正单元,全覆盖包覆电子束光路、聚焦腔体、掩模加工工位与精密检测区域。
电子束光刻依靠纳米级电子束扫描定位实现微纳图形制备,对直流地磁场漂移、工频交变磁噪、设备电机漏磁、周边制程设备电磁串扰极度敏感,微弱磁场扰动即可引发电子束偏移、扫描畸变、图形线宽偏差、套刻精度超差、掩模图案失真等致命制程问题,直接影响半导体微纳加工良率与精度等级。
本系统结合磁屏蔽降噪与动态磁场补偿技术,全域抑制内外磁干扰,构建超均匀、零漂移、高稳定的纯净光路磁场环境,牢牢锁定电子束运动轨迹与扫描基准,是实现亚纳米级超高精度电子束光刻、掩模精密绘制的核心配套系统,广泛应用于半导体掩模制造、微纳器件加工、光电芯片制备、前沿纳米科研领域。
采用被动屏蔽降噪+主动动态补偿双模式架构,区别于单一屏蔽产品,既能长效隔绝稳态杂磁,又能实时抵消瞬时动态磁扰动,彻底解决电子束光刻设备对磁场零波动的严苛需求;
多层真空退火MuMETAL屏蔽结构无磁漏死角、无二次磁化干扰,极低剩磁特性不会引入固定磁偏置,保障光路原始基准精度,规避长期加工磁滞累积导致的精度漂移;
三轴全域实时监测补偿,响应速度快,可精准修正X/Y/Z多维度磁场偏差,完美适配大尺寸掩模全域均匀加工场景,杜绝局部区域图形畸变;系统模块化集成设计,不改动设备原有光路、真空结构与控制系统,不占用有效加工空间,兼容超高真空洁净制程,无放气、无粉尘析出,适配新机预装与老旧光刻设备精度升级;
宽频磁场适配能力强,可同时抑制直流静磁与低频交变磁干扰,适配复杂工业洁净车间与科研实验室多元磁环境,大幅提升设备环境适配能力。
该电子束光刻磁场稳定系统具备顶级的宽频磁干扰抑制与动态磁场均衡性能,被动屏蔽结构高效衰减地磁场、空间静磁漂移与工频杂磁,主动补偿单元实时修正瞬时磁场波动,将光刻加工区域本底磁场与磁场梯度压制至极低水平,有效杜绝电子束扫描偏移、线宽不均、套刻偏差与掩模图案失真问题,显著提升微纳图形制备精度与制程一致性;
材料磁性能热稳定性优异,宽温域工况下无磁导率衰减、无热致磁漂移,可支撑设备长时间连续批量光刻、掩模绘制作业,保障批次加工数据零偏差、高重复;
系统抗振动、抗环境电磁扰动能力突出,可隔绝车间微震动与突发磁干扰带来的制程波动,持续稳定电子束聚焦状态与扫描精度;
长期运行无磁疲劳、无性能老化,屏蔽与补偿性能长效恒定,稳定维持纳米、亚纳米级超高精密微纳加工基准,大幅降低制程缺陷率与返工率。
| 检测指标 | 技术参数 | 参数说明 |
|---|---|---|
| 直流静磁场屏蔽衰减率 | ≥98.5% | 高效抵消地磁场漂移与静态弱磁干扰 |
| 工频低频磁场屏蔽衰减率 | ≥96% | 抑制50Hz工频及低频动态电磁杂磁 |
| 加工区域残余本底磁场 | ≤5nT | 构建光刻超纯净零磁精密加工环境 |
| 全域磁场梯度 | ≤0.05nT/mm | 保障掩模全域加工精度均匀一致 |
| 磁场动态响应速度 | ≤100μs | 实时修正瞬时磁扰动,杜绝突发制程偏差 |
| 磁致制程误差优化率 | ≥98% | 大幅降低线宽偏差、套刻误差、图形畸变 |
| 适配制程精度 | 纳米/亚纳米级微纳加工 | 适配高精度掩模绘制、电子束光刻工艺 |
| 工况适配特性 | 超高真空兼容、洁净无析出、耐温稳定 | 满足半导体精密制程洁净真空标准 |
| 核心配置 | 多层退火MuMETAL屏蔽+三轴主动磁场补偿 | 被动降噪+主动稳磁双重保障 |
| 设计使用寿命 | ≥30万小时 | 长期批量光刻制程性能无衰减 |
