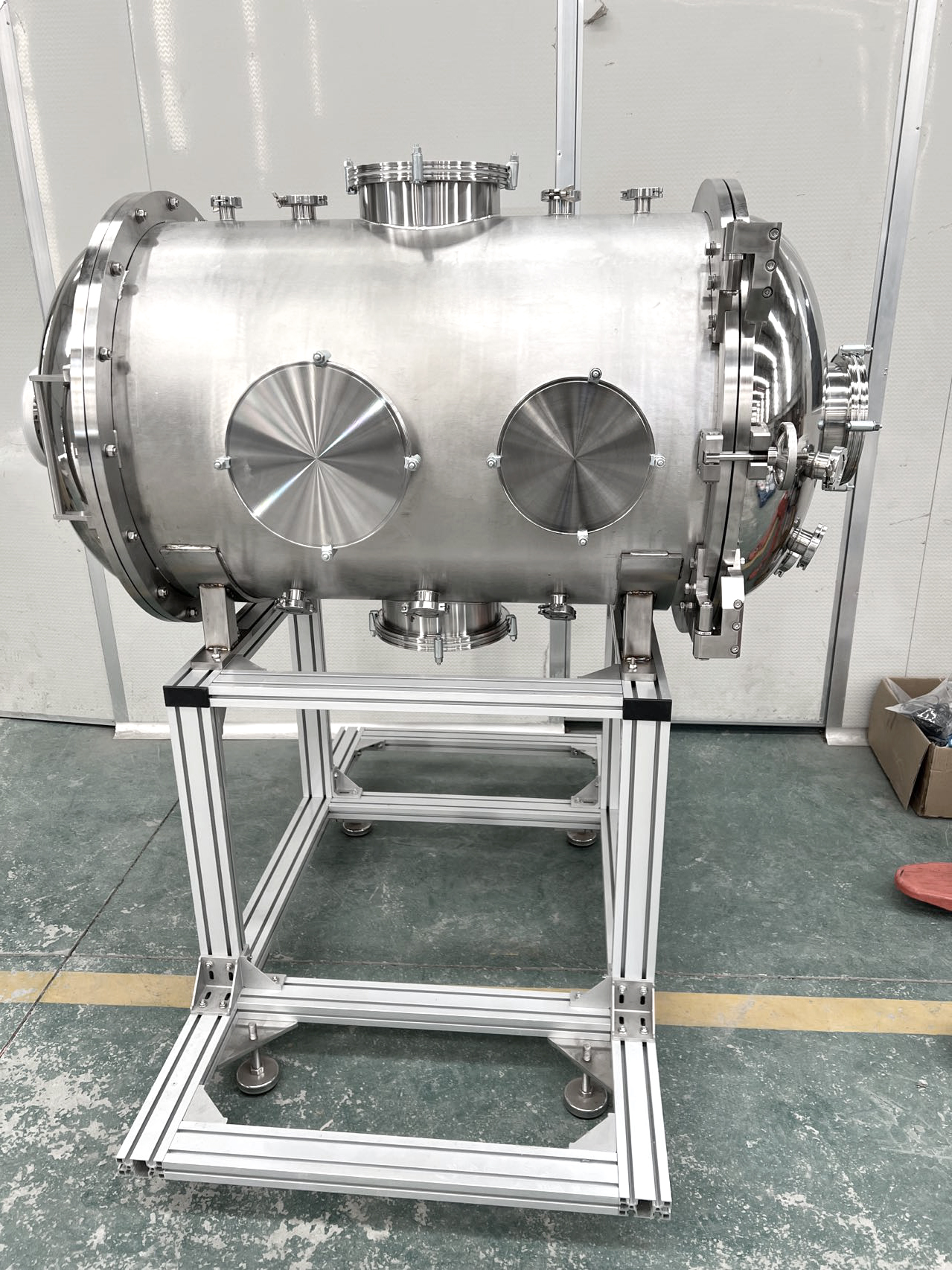

真空腔室与内衬磁屏蔽
真空腔室与内衬磁屏蔽是专为高精密真空设备、半导体工艺腔室、真空镀膜设备、量子实验真空腔体、精密检测真空系统定制的一体式内衬磁屏蔽解决方案,采用多层高导磁低剩磁软磁合金材料经真空退火精密成型,以整片内衬贴合、模块化腔体包裹结构全覆盖真空腔室内部工作区域。
利用磁分流低阻通路原理,全方位衰减地磁场偏移、车间工频杂散磁场、设备电机漏磁、真空泵与电源电磁干扰等外部磁噪,有效解决真空环境下薄膜沉积不均、粒子束偏移、精密传感零点漂移、实验数据重复性差、工艺良率偏低等问题,在高真空、超高真空洁净环境下构建均匀、稳定、低磁噪的纯净工作磁场环境,广泛应用于半导体工艺、真空镀膜、离子束加工、精密物理实验、航天校准测试等高端场景,是真空精密工艺与精密测量设备必备的核心磁屏蔽系统。
采用整片内衬无拼接、全覆盖腔体屏蔽结构,相较于传统局部屏蔽、外置屏蔽桶无磁漏缝隙,全域屏蔽均匀性极高,彻底杜绝真空腔边角、接缝处磁泄漏导致的工艺偏差与测量误差;
材料经过超高纯真空退火处理,极低矫顽力、无剩磁、无磁滞累积,自身不产生二次磁干扰,不会污染真空腔体纯净磁环境,完全满足精密真空工艺对零磁本底的严苛要求;
内衬式贴合设计不占用腔体有效工作空间,无需改动真空设备管路、法兰、观测窗口结构,兼容高真空、超高真空密封与抽气特性,不影响腔体真空度与洁净度;
多层梯度磁屏蔽结构兼顾低频静磁与工频交变磁场双重抑制,抗复杂工业磁环境干扰能力远超普通单层屏蔽结构;
可根据腔体异形结构、多开口、多管路定制开孔与异形裁切,适配各类圆形、方形、异形真空腔室结构,安装便捷、可后期加装改造,适配量产工艺设备与科研实验设备升级。
该真空腔室内衬磁屏蔽系统具备优异的全域弱磁屏蔽性能,可高效衰减直流地磁场、空间杂散静磁场与工频交变磁干扰,大幅降低腔体内本底磁场与磁场梯度,稳定真空工艺粒子运动轨迹与精密传感测量基准;
材料磁性能热稳定性优异,设备长期运行、温度小幅波动下磁导率无衰减、无磁漂移,屏蔽效能长期恒定,保障批次工艺一致性与实验重复性;
屏蔽内衬平整度高、无脱落粉尘、无磁性析出物,完全适配真空洁净工艺要求,不影响镀膜、刻蚀、离子加工等高精密制程品质;
整体结构刚性强、抗振动、耐设备启停循环冲击,长期真空环境下不氧化、不老化、屏蔽性能无衰减;
多区域磁场均匀性优异,腔室内全域磁场梯度极低,有效规避局部磁偏置造成的工艺缺陷与测量误差,持续保障真空设备高精度、高良率、高稳定性运行。
| 检测指标 | 技术参数 | 参数说明 |
|---|---|---|
| 直流静磁场屏蔽衰减率 | ≥98% | 高效抵消地磁场、空间杂散弱磁干扰 |
| 工频磁场屏蔽衰减率 | ≥95% | 抑制车间工频、设备动力杂磁耦合干扰 |
| 腔体内残余本底磁场 | ≤10nT | 构建超高纯净真空弱磁工作环境 |
| 腔体磁场梯度 | ≤0.1nT/mm | 全域磁场均匀,保障工艺与测量一致性 |
| 适配真空等级 | 高真空/超高真空(UHV) | 无放气、无粉尘、不影响腔体真空性能 |
| 材质特性 | 高导磁、低剩磁、真空退火高纯合金 | 无二次磁化干扰,适配精密科研工艺 |
| 工作温度范围 | -40℃~+125℃ | 全温域磁性能稳定无漂移 |
| 结构形式 | 整片内衬全覆盖/多层腔体屏蔽 | 无拼接磁漏,全域均匀屏蔽 |
| 工艺良率优化率 | 磁致工艺缺陷降低90%以上 | 消除磁扰动导致的镀膜、粒子加工偏差 |
| 设计使用寿命 | ≥30万小时 | 真空环境长期运行屏蔽性能无衰减 |
