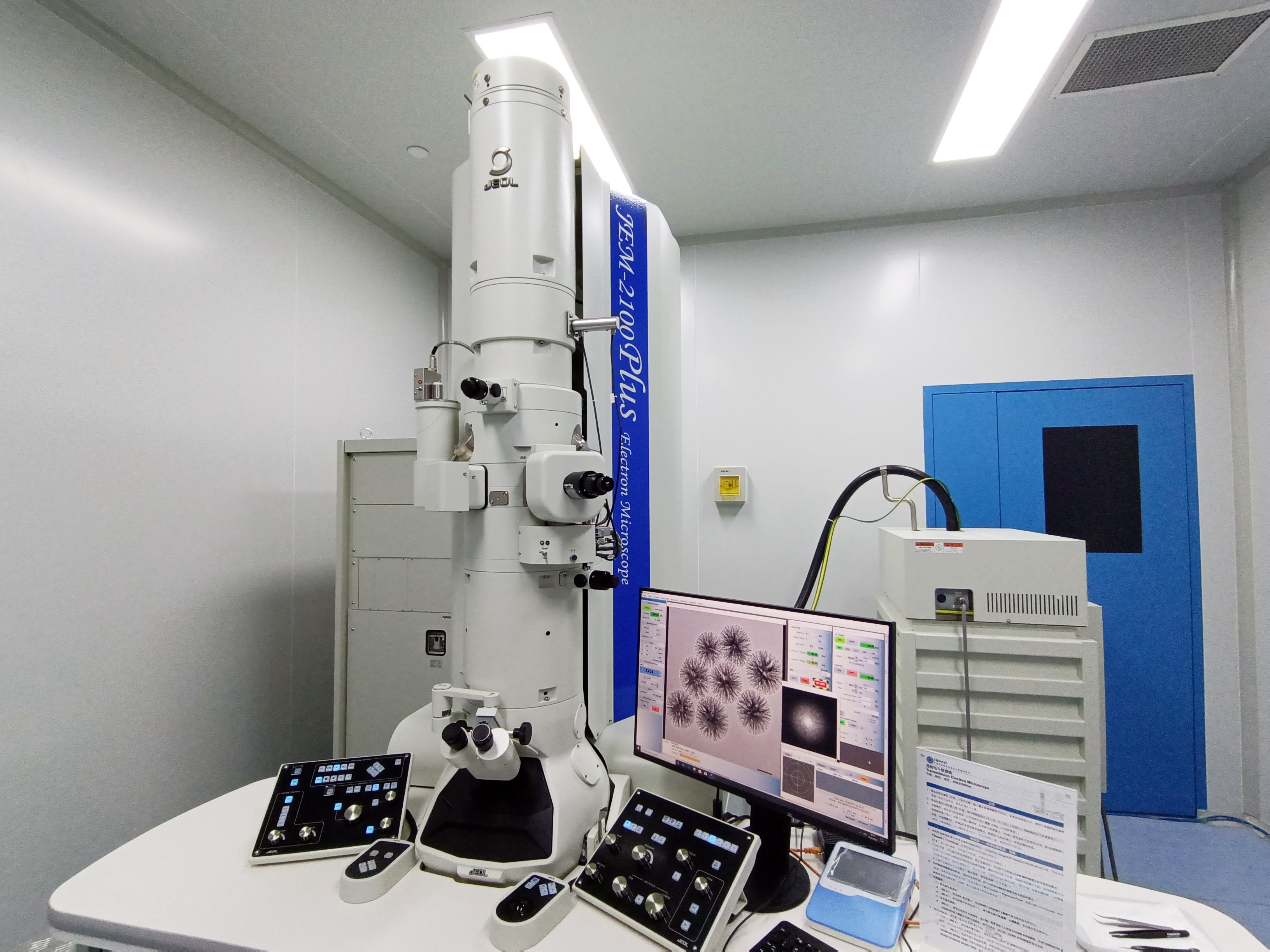

透射电子显微镜(TEM)镜筒整体磁屏蔽腔

透射电子显微镜(TEM)镜筒整体磁屏蔽腔 - 磁屏蔽

透射电子显微镜(TEM)镜筒整体磁屏蔽腔是专为透射电镜超高分辨电子光路系统定制的全域封闭式高精度磁屏蔽腔体,采用多层梯度MuMETAL高导磁合金经真空氢气退火工艺整体成型,完整包覆TEM电子枪、聚光镜、物镜、中间镜、投影镜至荧光屏的全段镜筒光路结构。

TEM原子级、纳米级超高分辨成像对外部磁场扰动极度敏感,地磁场偏移、实验室50Hz工频交变磁噪、设备动力线缆漏磁、真空泵与制冷设备杂散磁场,都会造成透射电子束轨迹偏移、光路不对称、像散增大、衬度失真、图像漂移与分辨率劣化,直接影响高分辨TEM、球差校正TEM的成像质量与数据分析精度。

本产品通过全域闭环磁分流屏蔽原理构建近乎零磁梯度的超纯净光路环境,彻底隔绝内外磁扰动,稳定电子透射轨迹与聚焦精度,是透射电镜实现亚埃级超高分辨成像、长时间稳定观测的核心精密磁屏蔽系统,广泛应用于材料微观结构分析、纳米科研、半导体缺陷检测、高端理化实验室。


采用镜筒整体一体式闭环屏蔽腔体,区别于普通局部屏蔽、单层套管屏蔽,实现纵向全光路、周向360°无死角全域屏蔽,彻底解决TEM长光路易产生轴向磁梯度、纵向磁漂移的核心痛点;

多层梯度复合结构屏蔽效能指数级提升,对直流静磁场与低频交变磁场实现双重高效抑制,完美适配TEM超高分辨成像严苛磁环境要求;

采用高纯真空退火MuMETAL材质,具备极低矫顽力、近零剩磁、无磁滞累积特性,设备长期通电、昼夜连续观测、温场循环无二次磁化干扰,不会引入额外磁偏置与光路误差;

整体腔体结构精度高、同轴度优异,不干涉镜筒装配、不挤压光学组件、不影响超高真空抽气速率与腔体洁净度,无放气、无析出、无粉尘污染;

可适配常规TEM、场发射TEM、球差校正透射电镜全系列机型,支持新机一体化预装与老旧设备成像精度升级改造,无需改动设备原有光路结构。

该TEM专用整体磁屏蔽腔具备顶级宽频磁干扰抑制与磁场均衡性能,可高效衰减地磁场静态漂移、空间杂散弱磁与实验室工频动态磁扰动,将整段镜筒光路残余磁场压制至纳特斯拉级别,大幅降低光路磁场梯度,有效消除电子束像散、位移、抖动与成像畸变;

材料磁性能热稳定性极佳,全温域工况下磁导率无波动、无热致磁漂移,可保障长时间连续成像、序列拍摄、原位测试的图像一致性与数据重复性;

腔体整体刚性强、结构稳定、抗微振动、抗环境气流扰动,可隔绝实验室微弱震动耦合磁干扰,持续维持亚埃级超高分辨成像基准;

长期超高真空工况无磁疲劳、无材质老化、无屏蔽效能衰减,持续优化透射电镜光路稳定性,显著提升高分辨晶格成像、电子衍射、相位衬度成像的精准度与可靠性。


检测指标技术参数参数说明
直流静磁场屏蔽衰减率≥99%极致衰减地磁场漂移与空间弱磁扰动
工频低频磁场屏蔽衰减率≥97%强力抑制工频杂磁、设备动态漏磁干扰
TEM光路残余本底磁场≤3nT构建亚埃成像级超纯净零磁光路环境
镜筒全域磁场梯度≤0.03nT/mm杜绝光路像散、束偏、图像漂移与畸变
磁致成像误差优化率≥98%彻底解决磁源性分辨率下降、衬度失真问题
适配设备场发射TEM、超高分辨TEM、球差校正TEM覆盖全系高端透射电子显微镜
工作温度范围-40℃~+125℃全温域磁性能稳定,无热致成像漂移
工况适配特性超高真空兼容、超低放气、洁净无析出满足高端电镜精密真空制程标准
核心材质多层梯度真空退火MuMETAL合金超低剩磁、无二次磁化、全域屏蔽均匀
设计使用寿命≥30万小时长期超高分辨成像工况性能零衰减
