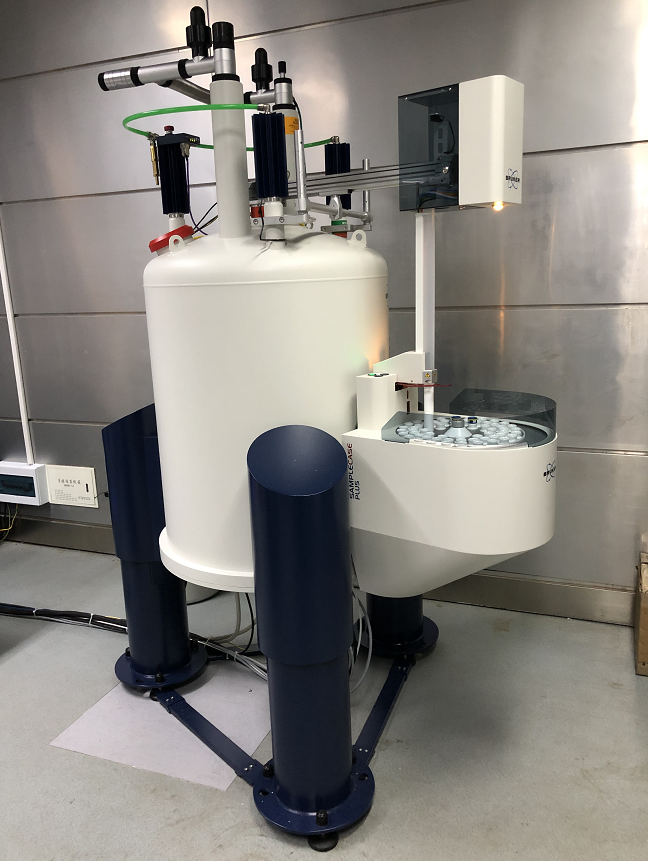

核磁共振（NMR）光谱仪的性能，从根本上取决于其核心——超导磁体——所产生磁场的均匀度与稳定性。然而，地磁场（约25-65 μT）及环境中的杂散磁场，会严重干扰这一精密磁场，导致谱线展宽、分辨率下降，甚至使精密测量无法进行。

我们的NMR磁体磁屏蔽系统，正是为了解决这一关键问题而设计。它通过构建一个高度稳定、超低噪声的“磁静区”来保护磁体。该系统采用高磁导率坡莫合金（MuMETAL® / 1J85） 制成的多层圆柱形屏蔽结构，为磁体提供高效的被动磁屏蔽。其高磁导率为外部磁场提供了一条低磁阻的“旁路”，将磁力线束缚在屏蔽层内，从而确保磁体工作区域的磁场环境纯净、稳定

• 保障核心性能指标：有效抑制外部磁场干扰，是NMR磁体实现其超高磁场均匀度与卓越分辨率的根本保障。

• 高性能屏蔽材料：采用初始磁导率≥80,000的坡莫合金，对DC至1kHz频段的外部干扰提供>60 dB的高效衰减。

• 先进的多层优化设计：基于北航等机构的前沿研究，采用变层间距设计。相比传统等间距屏蔽，三、四、五层屏蔽的横向屏蔽因子可分别提升5.53%、8.99%和13.51%。同时，通过在端盖引入“烟囱”结构，可有效改善轴向残余磁场的均匀性。

• 成熟的工程方案：针对NMR系统对孔洞、缝隙等不连续结构的严格要求，可采用磁路法与有限元法进行精密设计与验证。实测表明，优化设计的屏蔽桶屏蔽系数可优于10⁴。

• 支持主动补偿集成：在被动屏蔽基础上，系统可集成主动磁补偿线圈，利用高均匀度线圈进一步抵消残余磁场，满足导航级NMR陀螺对飞特（fT）级磁场的极致要求

NMR磁体磁屏蔽系统的性能，核心体现在对磁体工作环境的极致控制上：

• 极高的屏蔽衰减：采用高磁导率坡莫合金的多层屏蔽结构，可提供5-6个数量级的磁抑制能力。

• 极低的残余磁场：高性能屏蔽系统可将筒内剩磁降至0.1 nT的超低水平。

• 卓越的磁场均匀性：优化的多层结构可在关键区域提供高度均匀的磁场环境，有效抑制因屏蔽体本身带来的磁场畸变。

• 经优化的屏蔽效能：通过精确的层间距与结构优化，可实现屏蔽系数优于10⁴，并在有限空间内最大化屏蔽效能
