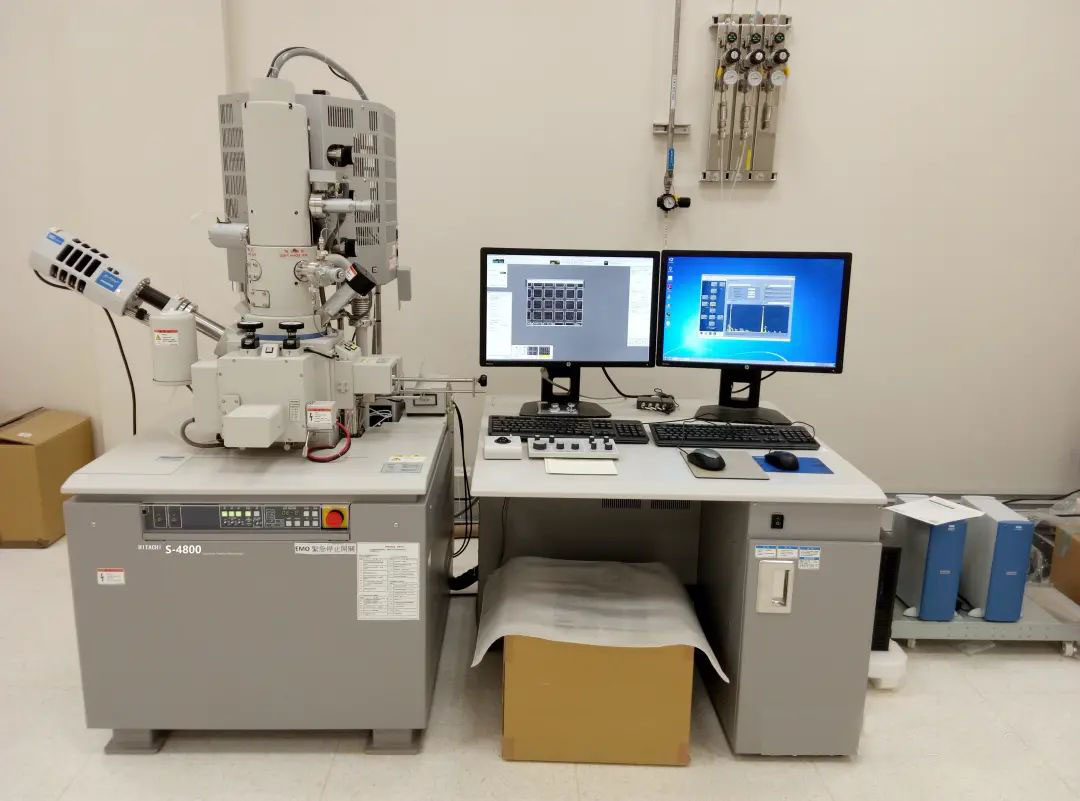

扫描电子显微镜(SEM)电子光学柱体多层屏蔽套
扫描电子显微镜(SEM)电子光学柱体多层磁屏蔽套是专为扫描电镜电子光学镜筒、电磁透镜、电子束光路系统开发的高精度多层复合磁屏蔽防护组件,采用多层梯度MuMETAL高导磁合金叠加结构,经真空氢气退火去应力精密成型,精准套设于SEM电子枪、聚光镜、物镜至样品室的整段光学柱体区域。
SEM高分辨成像对空间微弱磁场扰动极度敏感,地磁场漂移、实验室50Hz工频杂磁、真空泵电磁干扰、周边设备动态漏磁极易引发电子束偏移、束斑扩大、聚焦漂移、图像抖动、边缘畸变与分辨率劣化,直接影响纳米级成像精度与检测重复性。
本产品依托多层磁分流闭环屏蔽原理,全方位抑制轴向与侧向杂散磁通干扰,构建超稳定、低梯度、近零磁本底的纯净电子光路环境,牢牢锁定电子束运动轨迹与聚焦基准,是保障扫描电镜高倍率、高分辨、零漂移成像的核心精密屏蔽配件,广泛应用于材料科研、半导体检测、精密微观分析实验室。
采用多层梯度复合嵌套结构,相较于单层屏蔽屏蔽效能翻倍,可同时抑制轴向长距离磁漂移与侧向横向磁扰动,彻底解决SEM镜筒光路长、易受多方向磁干扰的行业痛点;
全系采用高纯度MuMETAL软磁合金并经专属真空退火工艺,极低矫顽力、近零剩磁、无磁滞累积,长期设备通电、冷热循环无二次磁化残留,不会引入额外磁场梯度,不破坏电子光学系统原始基准;
柱体同轴闭环设计360°无磁漏死角,光路全域磁场均匀性极高,杜绝局部磁偏置导致的单向束飘、图像偏移问题;
薄壁轻量化结构不干涉镜筒装配、不压迫光学组件、不影响设备真空抽速与超高真空洁净度,无放气、无粉尘析出;
精准适配各类场发射、钨灯丝扫描电镜镜筒尺寸,无需改动设备光路结构,可直接新机配套或老旧电镜高分辨精度升级改造。
该SEM电子光学柱体多层磁屏蔽套具备顶级宽频磁噪抑制性能,可高效衰减直流地磁场、空间静磁波动与工频低频交变磁干扰,将镜筒电子光路区域残余磁场压制至纳特斯拉级别,大幅优化电子束聚焦稳定性,显著提升高倍成像清晰度、分辨率与画面均匀性;
多层梯度屏蔽结构可长效抵抗外界突发磁扰动与持续性磁漂移,杜绝长时间观测过程中的图像缓慢偏移、聚焦飘移问题;
材料磁性能热稳定性优异,实验室温变、设备长期连续工作温升工况下磁导率无衰减、无热致磁基准漂移,保障全天多次测试数据一致性与实验可重复性;
结构刚性高、同轴度精准、抗微振动、抗环境气流扰动,可隔绝实验室微震动耦合磁干扰,长期运行无磁疲劳、无屏蔽性能老化,持续维持SEM纳米级超高精密成像基准。
| 检测指标 | 技术参数 | 参数说明 |
|---|---|---|
| 直流静磁场屏蔽衰减率 | ≥98.5% | 高效抵消地磁场漂移与空间弱磁扰动 |
| 工频低频磁场屏蔽衰减率 | ≥96% | 抑制实验室工频杂磁与设备动态漏磁干扰 |
| 光路残余本底磁场 | ≤5nT | 构建SEM超纯净零磁电子光学工作环境 |
| 柱体光路磁场梯度 | ≤0.05nT/mm | 杜绝电子束偏移、束斑扩散、图像畸变 |
| 成像稳定性优化率 | 磁致成像误差降低95%以上 | 彻底改善图像漂移、抖动、分辨率下降问题 |
| 适配设备 | 场发射/钨灯丝扫描电子显微镜SEM | 适配全规格电子光学镜筒柱体结构 |
| 工作温度范围 | -40℃~+125℃ | 全温域磁性能稳定,无热致成像漂移 |
| 工况适配特性 | 超高真空兼容、低放气、无析出污染 | 满足精密电镜洁净真空工作标准 |
| 核心材质 | 多层梯度真空退火MuMETAL合金 | 低剩磁无二次干扰,光路屏蔽均匀性极佳 |
| 设计使用寿命 | ≥30万小时 | 长期高精密成像工况屏蔽性能无衰减 |
