同步辐射（SR）X射线光束线高精度狭缝屏蔽体

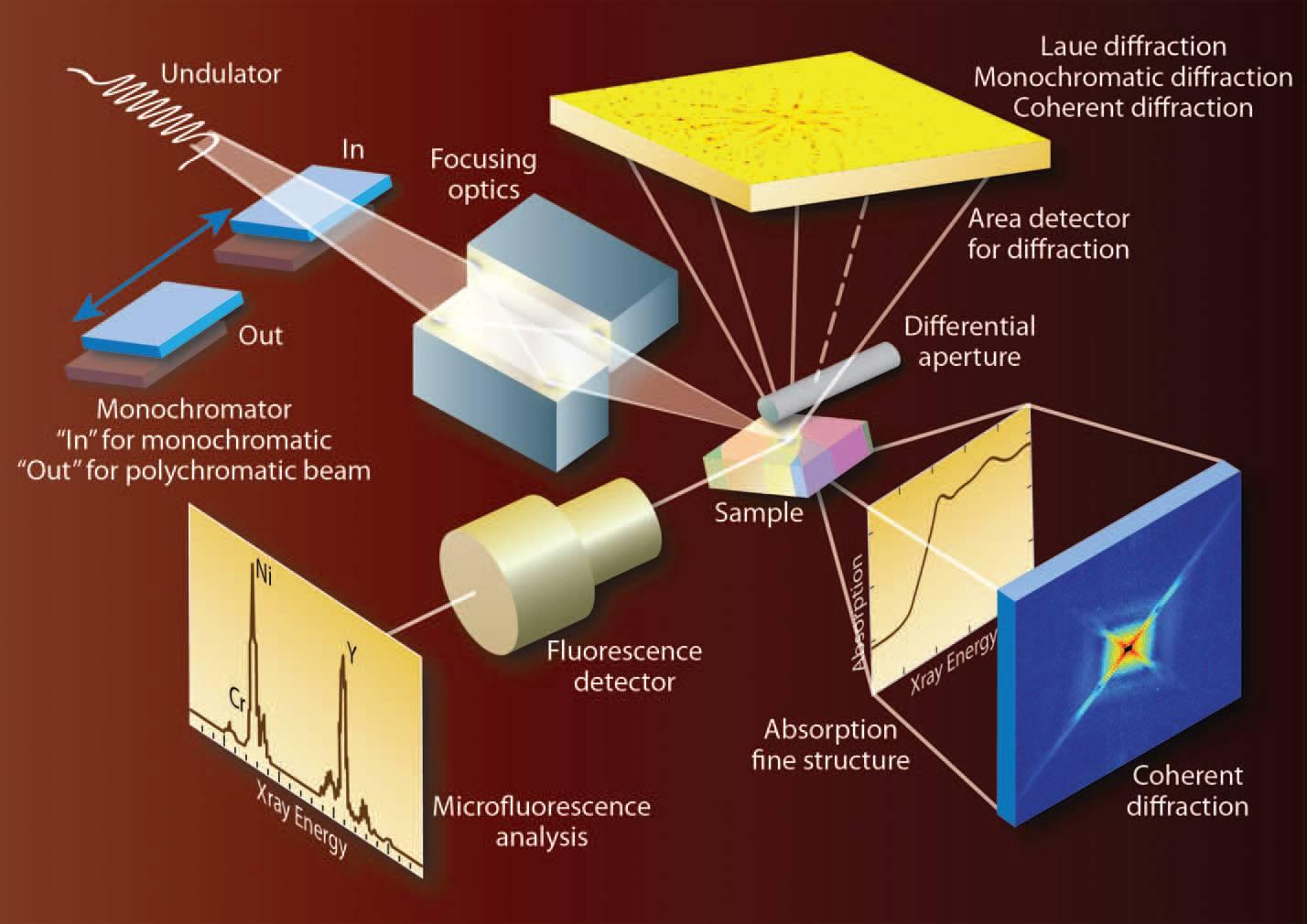

同步辐射光源被誉为“超级显微镜”，能够产生比传统X光机强数亿倍的高亮度光束。然而，从储存环中产生原始的同步辐射光，到最终照射在样品上进行科学实验，光束需要经过一段精心设计的“旅程”——光束线（Beamline）。在这段旅程中，狭缝（Slit） 扮演着至关重要的“光束整形师”角色，它通过精确控制光束的尺寸和位置，去除杂散光，为实验站提供高品质的单色光。
同步辐射装置中的插入件（如扭摆器Wiggler） 由一系列交替排列的强磁铁构成，产生周期性交替的强磁场。这种强磁场环境会对高精度狭缝造成严重干扰：首先，磁场可能使狭缝的精密机械驱动机构产生附加力矩，导致狭缝开度控制失准；其次，光束线附近磁铁的边缘场会直接穿透狭缝屏蔽体，在狭缝刃口区域形成杂散磁场，改变X射线光子的轨迹；再者，长时间暴露于强磁场中的狭缝组件可能被磁化，其剩磁会持续影响光束的传输路径。
因此，对于追求微米甚至纳米级聚焦光斑（如上海光源“梦之线”聚焦光斑仅几个微米）的同步辐射光束线而言，为高精度狭缝提供有效的磁屏蔽，是保障光束品质和实验数据可靠性的必要前提。
同步辐射X射线光束线高精度狭缝屏蔽体正是为解决这一“磁场干扰”问题而设计。它采用高磁导率坡莫合金（Co-NETIC® AA级/MuMETAL®） 精密加工成多层嵌套筒状或箱式结构，紧密包裹狭缝组件及其驱动机构。屏蔽体利用坡莫合金的磁分路原理——为干扰磁场提供一条低磁阻路径，使磁力线优先沿屏蔽体“绕道而行”而非穿透屏蔽体干扰狭缝——为光束的“整形”过程构建一个纯净、稳定的低磁环境，从根本上保障同步辐射光束的高精度、高稳定性传输。
保障微米级光斑精度：从物理层面屏蔽插入件及周边磁铁产生的强磁场对狭缝刃口及驱动机构的干扰，确保聚焦光斑达到微米甚至纳米级
多层嵌套，逐级衰减：采用2-3层同心坡莫合金嵌套结构，每层独立退火处理，层间通过非导磁材料（如钛合金）隔离，逐级衰减外部磁场，将狭缝区域的残余磁场降至nT级甚至0.01nT级
超高磁导率材料：采用Co-NETIC® AA级/MuMETAL®坡莫合金，初始磁导率实测≥300,000，对同步辐射装置周边产生的DC-150kHz低频静态和交变磁场具有极强衰减能力
孔缝精细管理：真空管道穿行孔采用外翻沿结构设计，线缆过孔采用磁屏蔽波导管处理；端盖拼接采用接缝垂直交错工艺——确保屏蔽体的完整性，消除磁泄漏通道
超高真空兼容：材料及加工工艺满足同步辐射光束线超高真空（UHV, 10⁻⁹ Torr级） 环境要求，放气率极低，不污染光束线光学系统
完全退火，开箱即用：Co-NETIC® AA以完全退火（Perfection Annealed） 状态供货，无需进一步退火处理，可直接安装使用
一站式定制服务：根据狭缝组件的外形尺寸、开孔位置、接口法兰等参数按图定制，提供从磁场仿真到加工交付的全流程服务
屏蔽原理：坡莫合金磁屏蔽体为干扰磁场提供一条低磁阻路径。当外部干扰磁场遇到坡莫合金屏蔽层时，由于屏蔽层的磁导率（μ≥80,000）远高于空气（μ₀=1）及不锈钢（μ~1），磁力线优先选择通过屏蔽体构成的低磁阻路径“绕道而行”，而非穿透屏蔽体进入狭缝组件区域。
多层嵌套策略：对于同步辐射装置周边复杂的磁场环境，单层屏蔽往往难以满足要求。计算表明，单层磁屏蔽装置需要相对磁导率达到5×10⁵以上才能将磁场屏蔽至100nT以下；而双层磁屏蔽装置仅需1×10⁵即可达到同等屏蔽效果。坡莫合金的相对磁导率一般在2×10⁴～2×10⁵之间，因此至少需要两层磁屏蔽才能满足实验需求。
| 屏蔽层 | 直径（mm） | 高度（mm） | 厚度（mm） |
|---|---|---|---|
| 第1层（内层） | 465 | 861 | 2 |
| 第2层（中层） | 525 | 925 | 2 |
| 第3层（外层） | 585 | 989 | 2 |
上下端盖的真空管道穿行孔直径分别为73mm和70mm，外翻沿长度分别为29mm和26mm。端盖由一层完整板和一层半圆板拼接而成，两层半圆板的接缝相互垂直，以减小缝隙对屏蔽效果的影响。层间连接处采用钛合金螺丝和垫环固定。
磁场衰减能力：采用三层坡莫合金嵌套结构，可将狭缝区域的残余磁场降至<0.01nT。对于水平地磁场，核心区域磁场起伏<0.01nT。屏蔽效果与屏蔽体的材料、形状、尺寸以及封闭情况等因素密切相关
